Sistem TERMO 120 se sukladno debljini stakla i izvedbenoj shemi dijeli na:
- Termo 120 je namjenjen za izradu kliznih i podizno kliznih prozora i vrata (dvostruko staklo) u dvokrilnoj, trokrilnoj i četverokrilnoj izvedbi.
- Termo 120 plus je namijenjen za izradu kliznih i podizno kliznih prozora i vrata (dvostruko staklo) sa integriranim fiksnim dijelom.
- Termo 120-D je namjenjen za izradu kliznih i podizno kliznih prozora i vrata (trostruko staklo) u dvokrilnoj, trokrilnoj i četverokrilnoj izvedbi.
- Termo 120-D plus je namijenjen za izradu kliznih i podizno kliznih prozora i vrata (trostruko staklo) sa integriranim fiksnim dijelom.

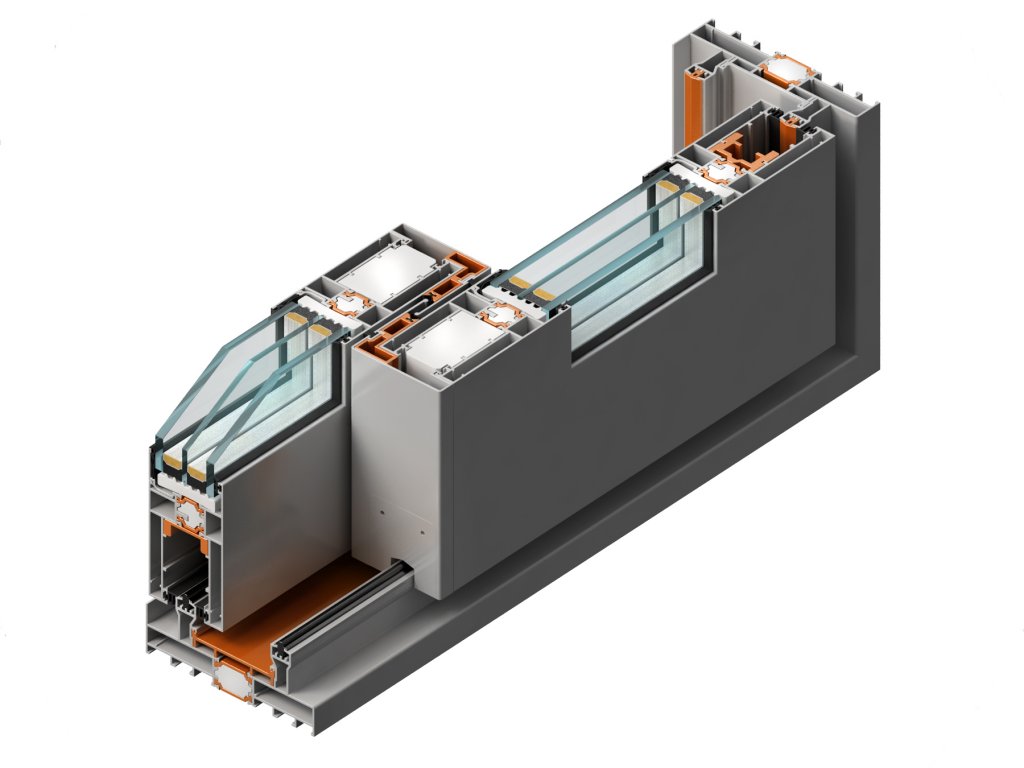

To je sistem profila sa prekinutim termičkim mostom, osnovnih ugradbenih dubina ramova od 120 do 196.5 mm. Prekid termičkog mosta se postiže poliamidnim trakama od 14.8 mm i 22 mm (Termo 120), 20 mm i 28 mm (Termo 120-D). Radi dodatnog poboljšanja termičkih karakteristika profila, u komore profila se ugrađuju profilirani štapići od XPS -a (ekstrudirani polistiren – ʎ=0.035 W/m2K) i takvi profili dobivaju u nazivu slovo F. Brtvljenje je izvedeno EPDM brtvama. Sistem je kompatibilan sa fasadnim sistemima. Mogućnost izvedbe skrivenog odvoda vode iz rama.
Tehničke karakteristike sistema:
- dubina rama: 120 mm (dvije staze Termo 120), 184.5 mm (tri staze Termo 120), 115.5 mm (Termo 120 plus), 126 mm (dvije staze Termo 120-D), 196.5 mm (tri staze Termo 120-D), 126 mm (Termo 120-D plus)
- dubina krila: 50.5 mm (Termo 120) i 55.7 mm (Termo 120-D)
- dubina ispune: do 44 mm
- poliamidne trake: 14.8 mm i 22 mm (za Termo 120), 20 mm i 28 mm (za Termo120-D)
- težina krila: 330 kg
- zrakopropusnost: EN 12207 (klasa 4)
- vodonepropusnost: EN 12208 (klasa E900)
- otpornost na udar vjetra: EN 12210 (klasa C4 /B4)
- zaštita od buke: DIN 4109 (Rw=33 dB)
- protuprovalnost: EN 1627 (RC2)
- proračun Uw koeficijenta: DIN EN ISO 10077-2 (≥1,4 Wm²/K)
- osnovni materijal: EN AW-6060
- materijal poliamidne trake: PA66 GF25
- materijal brtvljenja: EPDM
- površinska obrada: DIN 17611
- kontrola kvalitete: DIN EN ISO 9001
